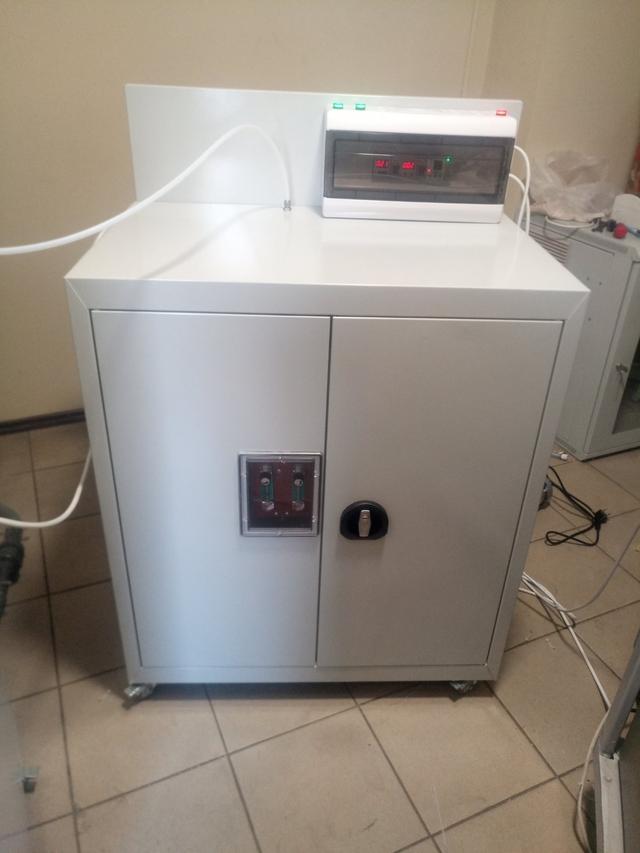

Озонатор для басейнів ОЗОН 200

Станція озонування води «ОЗОН 200» призначена для очищення, дезінфекції, дезодорування та кондиціонування питної води, басейнів, ставків, УЗВ, стічних вод.

У системах цього типу отримання озону відбувається в камері генерації озону повітря збагаченого киснем унаслідок виникнення коронного розряду між електродами розділеними діелектриком.

 Утановка для може бути розроблена для ЗООПАРКІВ, Олімпійських басейнів, Басейнів для дому, спортивних комплексів.

СТОИМОСТЬ УКАЗАНА БЕЗ НДС

Озонатор призначений для роботи в таких умовах:

- інтервал температур від -0 до +30 °C;

- відносна вологість повітря не більш ніж 70%;

— спосіб захисту від ураження електричним струмом — за класом II ДСТУ 3135.0.

ТАБЛИЦЯ ТЕХНІЧНИХ ДАНИХ

2.1. Основні технічні дані ОЗОН 200 наведені в таблиці 1.

Таблиця 1.

ТРЕБУВАННЯ БЕЗПЕКИ

         3.1 Вимоги, що висуваються персоналу, обов'язок проявляти обережність.

 Станція «БАЗАЛЬТ-ОЗОН 200» може обслуговуватися тільки особами, що мають відповідні кваліфікації, після відповідного навчання та отримання прав на обслуговування цього обладнання. Ці особи мають ознайомитися з інструкцією з обслуговування й підкорятися зазначеним у ній рекомендаціям. Компетенції персоналу мають бути визначені однозначно. Користувач має подбати про те, щоб усі роботи, пов'язані з технічним обслуговуванням, оглядами та монтажем, виконуються особами, що мають відповідні права на обслуговування цього обладнання та кваліфікації. Ці особи мають насамперед ретельно ознайомитися з інструкцією монтажу й обслуговування пристрою. Всі роботи з машиною мають виконуватися за вимкненого обладнання. Безпосередньо після закінчення цих робіт треба встановити та під'єднати всі захисні та запобіжні пристрої.

Правила техніки безпеки на робочому місці

Під час роботи зрошувального фільтра треба дотримуватися як правил, зазначених у справжній інструкції, так і національні та міжнародні правила з техніки безпеки, а також правила з обслуговування й безпеки, певні користувачем.

3.2 Правила безпеки монтажу, оглядів і ремонтів.

 Голова підприємства відповідає за те, щоб усі роботи, пов'язані з монтажем, оглядами та ремонтами, виконуються особами, які пройшли відповідне навчання та мають необхідні кваліфікації, а також ознайомилися зі справжньою інструкцією. Необхідно беззастережно дотримуватися правил техніки безпеки. Всі роботи під час обладнання можуть здійснюватися тільки після його вимкнення. Вимкнення треба провести відповідно до відповідних рекомендацій, зазначених у справжній! інструкції. Після закінчення цих робіт усі захисту і кожухи мають бути заново встановлені та підготовлені до роботи. Під час повторного ввімкнення необхідно дотримуватися рекомендацій щодо пуску обладнання.

3.3 Введення конструкційних змін і самостійне виробництво замінних частин

Введення змін в озонаторі дозволено тільки після узгодження з виробником. Умовою гарантування безпеки є використання оригінальних замінних частин і приладдя, що мають допуск виробника. Використання інших частин може призвести до звільнення виробника від відповідальності за наслідки такого використання.

Неправильні способи застосування:

 Озонатор може застосовуватися тільки для таких цілей:

— підготовка питної води

— підготовка води в басейнах

- очищення стічних вод

— підготовка води для акваріумів

— підготовка води, що відбувається зі водних культур

- хімічні синтези

- отбеливание

4. Інформація про небезпеку

Вживається, що за концентрації озону, що становить приблизно 200 мкг/м3, можуть з'явитися суб'єктивні нездужання, як-от кашель, головний біль і задухи. Роздражно-токсичну дію озону суб'єктивно сприймається як: відчуття подразнення очей, слизової оболонки, а також подразнення слизової оболонки носа та горла, грип, кашель, відчуття стискання за грудну оболонку, зниження фізичних можливостей.

Після тривалого вдихання за концентрації понад 2 частин на мільйон з'являється типове отруєння подразнювальним газом унаслідок безпосереднього пошкодження альвеолярних капілярів легень аж до набряку легких із смертельним виходом.

4.1 Спосіб дії в разі вибуху озону

Дотримуватися плану оголошення тривоги та захисту від загроз

Від'єднати озонатор і компресор

Закрити подавання кисню або повітря до озонуатора

Покинути та закрити небезпечну зону

Під час виходу з небезпечної зони не дихати глибоко, а якщо це є можливим, застосовувати засоби захисту дихальних шляхів (евакуаційні фільтри). Небезпечну зону залишати в напрямку поперечним до напрямку вітру

Застереження про небезпеку обличчя, що працюють поблизу

Запобігати витіканню озону

Забезпечити найкраще провітрювання

У небезпечну зону входить тільки з відповідними засобами особистого захисту, наприклад, дихальними апаратами,  чинними незалежно від атмосферного повітря, захисним комбінезоном

Перед зняттям блокування повірити, чи зменшилася концентрація нижче граничних величин (див. п. 2 і 3). У разі потреби провести відповідні вимірювання.  В конкретних випадках можуть бути необхідні інші, невказані вище дії.

4.2 Перша допомога

4.2.1 Глаза

Допомога лікаря-окулиста

4.2.2 Дихальні шляхи

Пристрашного вивести з небезпечної зони, використовуючи засоби індивідуального захисту (знімання: навіть якщо суб'єктивному нездужанню немає пострадання, не має йти самостійно. Якщо це можливо, треба його нести або везти в положенні з піднятим верхньою частиною тулуба.

У разі зупинки дихання застосовувати штучне дихання,  якщо можливо з  апаратом (наприклад, дихальний апарат шланг-рот); уникати вдихання озону (личний захист)

Безпосередньо після аварії — навіть у разі відсутності ознак захворювання — подати для вдихання дексаметазон в аерозолі, наприклад, спрей Auxiloson (дексаметазон-21- ізонікотинат):  натискань кожні 10 хвилин до моменту прибуття лікаря, подальше лікування згідно з рекомендаціями лікаря.  Треба пам'ятати про правильне поводження з хворими (положення голови, фаза вдиху та видиху)!

У разі задухи подати потертий кисень

Забезпечити стабільне положення, зберігати від втрати тепла

Перевіряти пульс, подих і свідомість

У разі втрати свідомості необхідно втомленого укласти в бічному положенні

Здійснити за допомогою, проінформувати, що активною речовиною є озон

Лікування під наглядом лікарів

5. Умови зберігання і транспортування

5.1 Зберігання

Пристрій треба зберігати в місці:

- сухому, незапиленому, захищеному від морозу, за температури довкілля від 0 °C до +40 °C

 5.2 Транспортування

Під час транспортування пристрій не може піддаватися впливу морозу.

Під час транспортування пристрій не має зазнавати ударів, позаяк вони можуть призвести до пошкодження встановлених у ньому скляних електродів.  Під час монтажу пристрій треба підіймати за передбачені для цієї мети транспортні вушка.

6. Монтаж пристрою

Озонатор має бути встановлений у закритому приміщенні з можливістю закривання його на замок.

- Поміщення має бути сухим, у ньому не можуть виконуватися роботи, під час яких розбризкується вода.

- Пристрій призначений для монтажу на підлогу.

- Під час вибору місця встановлення треба звертати увагу на забезпечення легкого доступу до озонатора під час поточного обслуговування, очищення та технічного обслуговування. Особливу увагу треба звертати на забезпечення гарного доступу до приєднання й елементів, призначеним для обслуговування.

 - Треба також передбачити мінімальні відстані від стін приміщення згідно з доданим нижче малюнком.

- Поміщення, у якому розташований озонатор, не може оббризкуватися водою.

- Стелі, стіни та підлоги приміщень, у яких виробляється і стискається озон, мають бути виготовлені з негорючого матеріалу.

- Поміщеня, у якому в разі аварії може статися витік озону, має бути обладнане в пристрої застереження від газу з сигналізаторами.

Принцип роботи встановлення.

Насос підвищення тиску відбирає частину води із загального трубопроводу та подається на ежектор 9 системи змішування. Насос електрично живиться від штатного насоса перекачування води у водоймі та працює разом із ним. Вода надходить на ежектор, де створюється розрідження. Регулювання ежекцією проводиться краном 8. Величина 0,1psi дає команду на вмикання озонатора. Озон від генератора озону через штуцер 16 надходить у гідрозакрив і через штуцер 14 в ежектор. В ежекторі та статичному міксері озон змішується з водою й надходить у контактну колону для розчинення. У колоні більша частина озону розчиняється у воді та йде до споживача через патрубок 4.

Генератор озону вмикається за датчиком тиску. Під час увімкнення насоса підвищення тиску, в ежекторі виникає розрідження, водночас різниця тиску перед і після ежектора має становити не менш ніж 1,5 атм. При величине  0,1 psi, датчик тиску дасть команду на увімкнення озонатора. Коли насос зупиниться або відбудеться засмічення ежектора — пропаде розрідження, тиск стане «0,0» — генератор озону вимкнеться.
